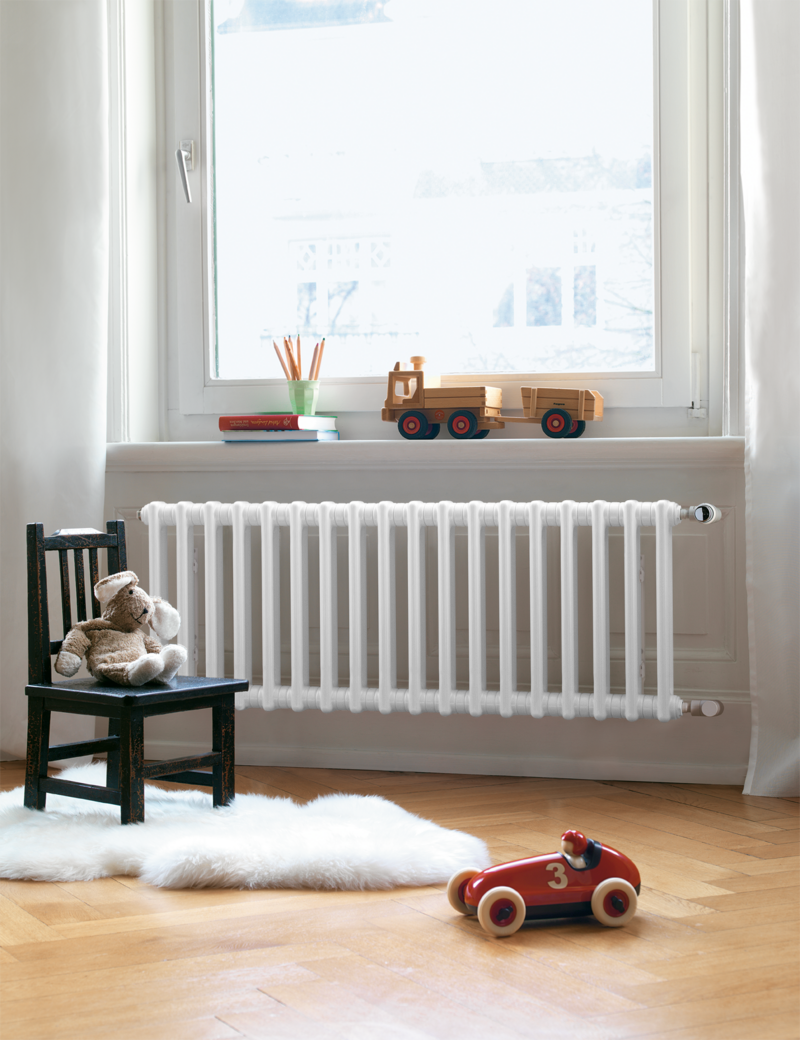

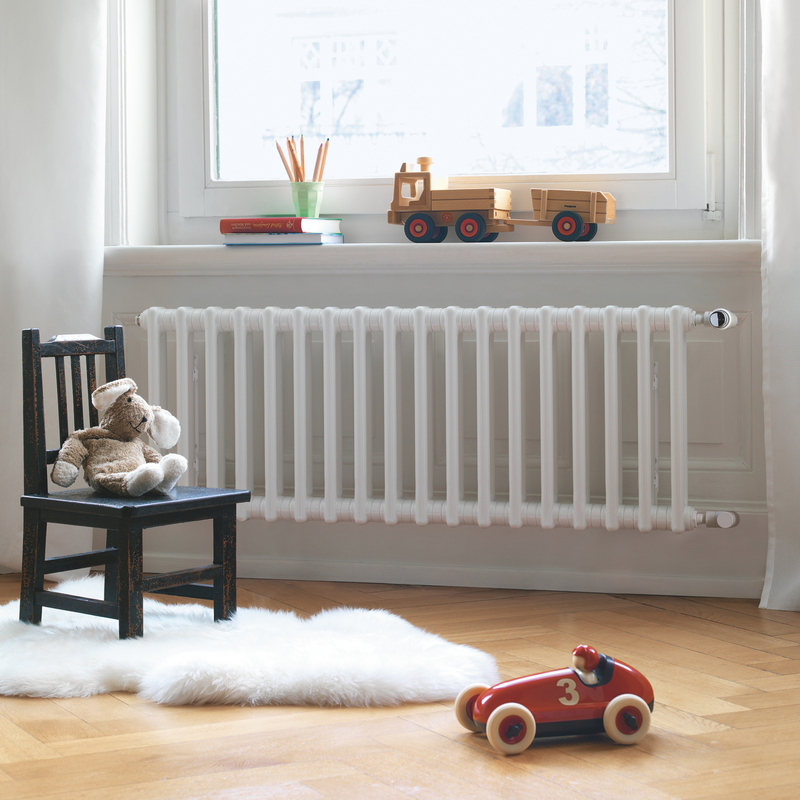

Name: Zehnder Charleston Clinic - Funzionamento ad acqua calda
Brand: Zehnder
Rating: 5 (1 reviews)

Ci sono luoghi in cui la pulizia e l'igiene sono fondamentali, come ad esempio ospedali e studi medici. Anche Zehnder Charleston Clinic dà il suo contributo. Grazie agli ampi passi fra gli elementi del radiatore, la pulizia risulta particolarmente agevole. Inoltre, il sistema di fissaggio Zehnder EasyFix, con sicurezza antisganciamento, assicura un'installazione semplice. Disponibile in numerosi colori e superfici della cartella colori Zehnder,

Vantaggi

Impiego versatile grazie alla grande varietà di modelli
Il sistema di fissaggio Zehnder EasyFix consente un montaggio semplice e con sicurezza antisganciamento
Il design classico ed elegante si integra perfettamente in ogni ambiente
Gli ampi passi dei tubi consentono una pulizia agevole
Quota di irraggiamento elevata per un comfort garantito
Indicato per il funzionamento con pompa di calore e/o sistema a bassa temperatura
Svariate possibilità di impiego grazie a esecuzioni speciali, ad esempio curvo o ad angolo
Grazie alla superficie liscia e alla facilità di pulizia, è ideale anche per le persone con problemi di allergie
Facilmente adattabile alle richieste edilizie grazie alla struttura a elementi
Elevata potenza termica anche per edifici con alto carico termico
La nuova tecnologia di saldatura laser senza residui LaZer made garantisce massima qualità, eccellente design e funzionamento affidabile dell'impianto di riscaldamento

Colour System

Zehnder Charleston Clinic - Funzionamento ad acqua calda

Traffic White (9016* / RAL 9016)

Standard

Traffic White (9016* / RAL 9016)

Warm Colors Trends

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

Cool Colors Core

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Cool Colors Trends

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

Traffic White (9016* / RAL 9016)

Pastel Green (6219 / RAL 6019)

Reseda Green (6211 / RAL 6011)

Olive Green (6203 / RAL 6003)

Terracotta Faded (0299)

Terracotta (0292)

Ruby Red (3003* / RAL 3003)

White Matt (0556)

Light Beige (0253)

Light Grey (0262)

White Aluminium (9006*)

Light Jeans (0264)

Titane (0335*)

Inox Look (0332*)

Telegrey 2 (7246 / RAL 7046)

Blue Grey (7231 / RAL 7031)

Anthracite Grey (7016* / RAL 7016)

Black Quartz (0550*)

Black Matt (0557)

Traffic Black (9217 / RAL 9017)

Jet Black (9005* / RAL 9005)

Pastel Blue (5224 / RAL 5024)

Pigeon Blue (5214 / RAL 5014)

Gentian Blue (5210 / RAL 5010)

Sapphire Blue (5203 / RAL 5003)

Blue Night (0289)

* Questi colori / superfici sono brillanti, gli altri hanno finitura opaca.

Nota bene: questo strumento di selezione colore dà una prima impressione di come potrebbe apparire il radiatore desiderato in diversi colori/superfici. I colori visualizzati sullo schermo non sono vincolanti.

Nonostante la massima attenzione riposta nella verniciatura dei nostri radiatori, sono possibili lievi divergenze cromatiche a seconda della serie di produzione e rispetto ad altri elementi colorati (ceramica, carta, metallo ecc.) e alla visualizzazione a schermo.

Dettagli tecnici

Allacciamento all'impianto di riscaldamento centrale ad acqua calda

Modello a 2 colonne
Modello	H	L	T	Potenza termica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	Watt	Watt	Watt
K2019	177	65	62	17.2	13.9	8.9
K2026	260	65	62	23.9	19.3	12.3
K2030	300	65	62	26.5	21.4	13.7
K2035	350	65	62	30.4	24.6	15.7
K2040	400	65	62	34.2	27.7	17.6
K2045	450	65	62	37.9	30.7	19.6
K2050	500	65	62	41.6	33.7	21.5
K2055	550	65	62	45.2	36.6	23.3
K2060	600	65	62	48.8	39.5	25.2
K2075	750	65	62	59.2	48	30.6
K2090	900	65	62	69.4	56.1	35.7
K2100	1000	65	62	76	61.5	39.1
K2110	1100	65	62	82.6	66.8	42.5
K2120	1200	65	62	91.1	73.7	46.8
K2150	1500	65	62	115	92.6	58.3
K2180	1800	65	62	139	112	69.7
K2200	2000	65	62	156	126	78.6
H = altezza, L = lunghezza, T = profondità 75/65/20 = Potenza termica nominale secondo EN 442

Modello a 3 colonne
Modello	H	L	T	Potenza termica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	Watt	Watt	Watt
K3019	185	65	100	23.2	18.9	12.1
K3026	260	65	100	31.2	25.3	16.3
K3030	300	65	100	35.4	28.8	18.5
K3035	350	65	100	40.6	32.9	21.1
K3040	400	65	100	45.7	37.1	23.7
K3045	450	65	100	50.8	41.2	26.4
K3050	500	65	100	55.9	45.4	29
K3055	550	65	100	61	49.4	31.5
K3060	600	65	100	66	53.5	34.1
K3075	750	65	100	81.1	65.6	41.7
K3090	900	65	100	96.3	77.8	49.3
K3100	1000	65	100	107	86.3	54.5
K3110	1100	65	100	117	94.4	59.6
K3120	1200	65	100	127	102	64.3
K3150	1500	65	100	158	127	80
K3180	1800	65	100	189	152	95.3
K3200	2000	65	100	209	168	106
H = altezza, L = lunghezza, T = profondità 75/65/20 = Potenza termica nominale secondo EN 442

Modello a 4 colonne
Modello	H	L	T	Potenza termica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	Watt	Watt	Watt
K4019	200	65	136	32.1	26.1	16.8
K4026	260	65	136	40.4	32.9	21.2
K4030	300	65	136	45.8	37.3	24
K4035	350	65	136	52.5	42.7	27.5
K4040	400	65	136	59.2	48.1	30.9
K4045	450	65	136	65.7	53.4	34.3
K4050	500	65	136	72.3	58.8	37.7
K4055	550	65	136	78.8	64	40.9
K4060	600	65	136	85.4	69.3	44.4
K4075	750	65	136	105	85.1	54.3
K4090	900	65	136	125	101	64.3
K4100	1000	65	136	138	112	70.6
K4110	1100	65	136	151	122	76.9
K4120	1200	65	136	165	133	84
K4150	1500	65	136	204	165	105
K4180	1800	65	136	244	197	125
K4200	2000	65	136	270	218	138
H = altezza, L = lunghezza, T = profondità 75/65/20 = Potenza termica nominale secondo EN 442

Modello a 5 colonne
Modello	H	L	T	Potenza termica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	Watt	Watt	Watt
K5019	200	65	173	39.2	31.9	20.5
K5026	260	65	173	49.4	40.3	26
K5030	300	65	173	56	45.7	29.5
K5035	350	65	173	64.2	52.4	33.9
K5040	400	65	173	72.3	58.9	37.9
K5045	450	65	173	80.4	65.5	42.2
K5050	500	65	173	88.4	72	46.4
K5055	550	65	173	96.4	78.4	50.3
K5060	600	65	173	104	84.6	54.3
K5075	750	65	173	128	104	66.5
K5090	900	65	173	152	123	78.6
K5100	1000	65	173	168	136	86.4
K5110	1100	65	173	185	150	94.7
K5120	1200	65	173	201	163	103
K5150	1500	65	173	249	202	128
K5180	1800	65	173	297	241	154
K5200	2000	65	173	330	267	169
H = altezza, L = lunghezza, T = profondità 75/65/20 = Potenza termica nominale secondo EN 442

Modello a 6 colonne
Modello	H	L	T	Potenza termica
	H	L	T	75/65/20 °C	70/55/20 °C	55/45/20 °C
	mm	mm	mm	Watt	Watt	Watt
K6019	200	65	210	46.1	37.5	24.1
K6026	260	65	210	58.1	47.1	30.2
K6030	300	65	210	65.9	53.4	34.1
K6035	350	65	210	75.5	61.2	39
K6040	400	65	210	85.1	69	44
K6045	450	65	210	94.6	76.7	48.9
K6050	500	65	210	104	84.3	53.8
K6055	550	65	210	113	91.6	58.4
K6060	600	65	210	123	99.7	63.6
K6075	750	65	210	151	122	77.7
K6090	900	65	210	179	145	92.1
K6100	1000	65	210	198	160	102
K6110	1100	65	210	217	176	112
K6120	1200	65	210	236	191	122
K6150	1500	65	210	293	237	150
K6180	1800	65	210	349	282	178
K6200	2000	65	210	387	313	198
H = altezza, L = lunghezza, T = profondità 75/65/20 = Potenza termica nominale secondo EN 442
